变压器变比测试仪操作说明感应分压器主要有两种使用状态：作为分压器和作为电压比例器。下面分别对这两种使用状态进行说明。1、使用感应分压器校电压互感器（作分压器使用）使用感应分压器校电压互感器时，按上图连线，一般感应分压器相对被检电压互感器准确度而言，标准的误差可以忽略不计，从电压互感器校验仪上可直接读出被检电压互感器的示值，经过折算到一次，求出被检互感器的误差。如果被检电压互感器一次电压超过200V时，可以用比被检电压互感器高2个准确度等级的互感器进行变换，然后再利用感应分压器进行分压，测出被检感应分压器的误差。2、作电压比例标准时的测量线路这是变压比电桥常采用的线路，此时电压比值与负载无关，故有很高准确度。在校准电压互感器校验仪时，可采用此线路得到高准确度的同相分量值，而残余的正交分量会很小。五、使用注意事项1、仪器面板上的接地端子与机壳相通，使用时应可靠接地，保证人身及设备。2、使用时，不要在满电压下切换量程，至少降到100V以下，再进行切换。3、发现输出电压误差过大时，应先检查接线是否正确，保险管是否已烧坏，指示盘置数位置是否准确，查明原因采取必要的措施后，方可重新试验。4、为保证测量精度，感应分压器在使用时不要带上负载。5、感应分压器为高精度设备，检定感应分压器时，注意环境的变化不能超出允许的范围。6、仪器应注意防震、防潮、防腐、保洁。六、售后服务我公司对所提供的成套设备，质量均满足我公司的企业标准和相关标准。首次使用时，免费现场指导、负责调试工作及性能验收；凡购买此仪器的用户均享受以下的售后服务：1、仪器自售出之日起三个月内，如有质量问题，由我公司免费更换新仪器，但用户不能自行拆机。2、仪器二年内凡质量问题由我公司免费维修。3、仪器使用超过二年，我公司负责长期维修，适当收取材料费。4、若仪器出现故障，应请我公司专职维修技术人员或寄回本公司修理，不得自

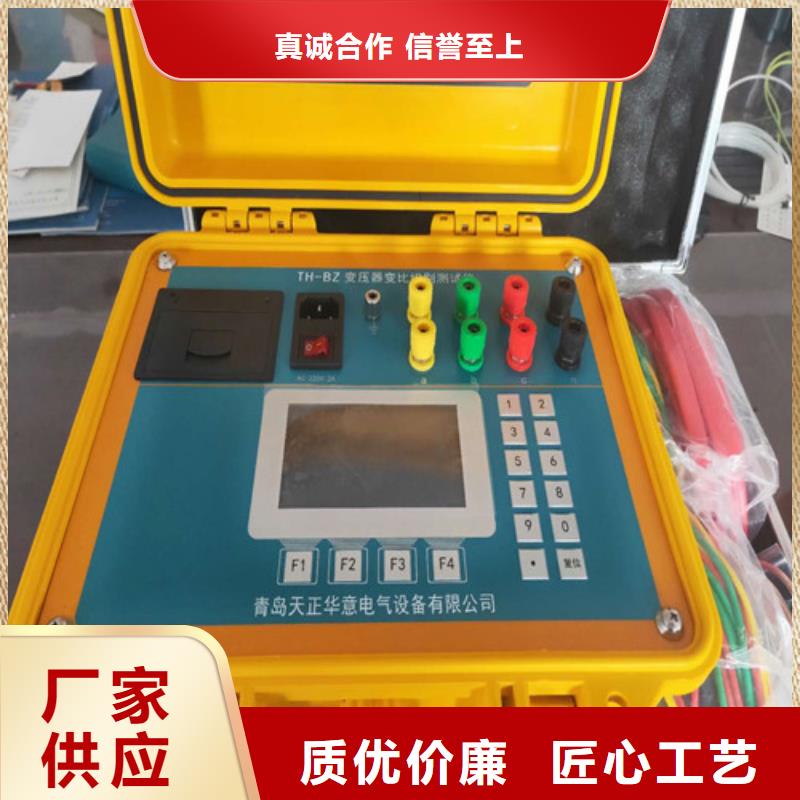

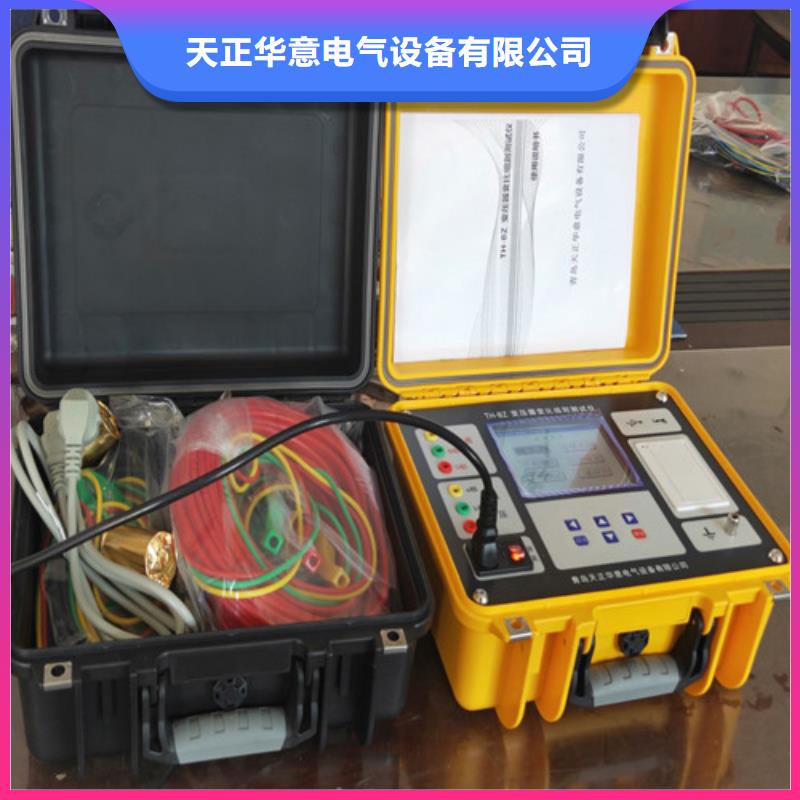

变压器变比测试仪简介本测试仪是一款创新型产品，克服了传统变比电桥测试的缺点，屏幕采用了大屏幕高分辨率液晶显示屏，显示信息丰富，方便现场使用。产品主要应用于变压器的变比组别测试，PT、CT的变比极性测试，测试速度快、准确度高。2 包装内容收到货运包装箱后，打开包装箱并检查是否有损坏。如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您近的销售处。 请检查您是否在测试仪包装中收到下列物品：√1台测试仪√1套测试线（红、黑各一组）√1条三芯电源线√1份印刷版用户手册√1份合格证及出厂测试报告3 功能特点?全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。?具有盲测功能，即在不知道高低压联结方式时进行变比、组别测试。?在常规变压器、Z型变压器、PT试品测试的基础上增加了CT变比极性测试功能，应用领域更广。?量程宽、精度高，变比测量范围可达10000，且值10000时测试精度保证0.3％。?具有反接保护、输出短路保护等完善的保护功能。?5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。?配备热敏打印机，便于数据打印。?具有本机存储和优盘存储，方便数据保存。
