【 相位伏安表微机继电保护测试仪超产品在细节】

相位伏安表,【天正华意电气设备(青岛市分公司)tianzh3611-3】从事相位伏安表生产、销售多年,拥有丰富的行业经验,以品质和合理的价格赢得了客户的信赖。联系人:杨经理,地址:平度市平安路2号。

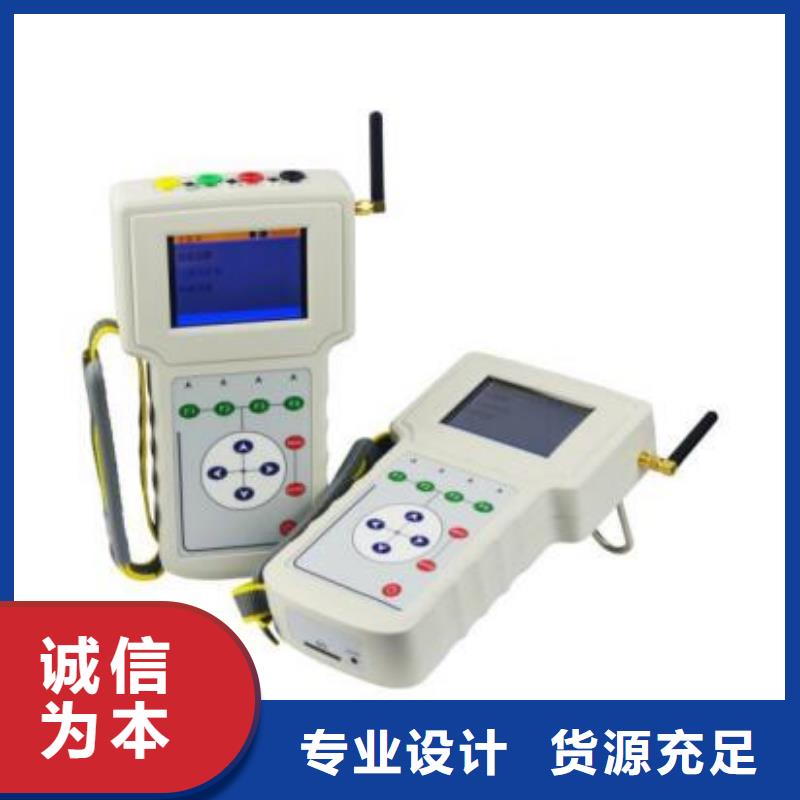

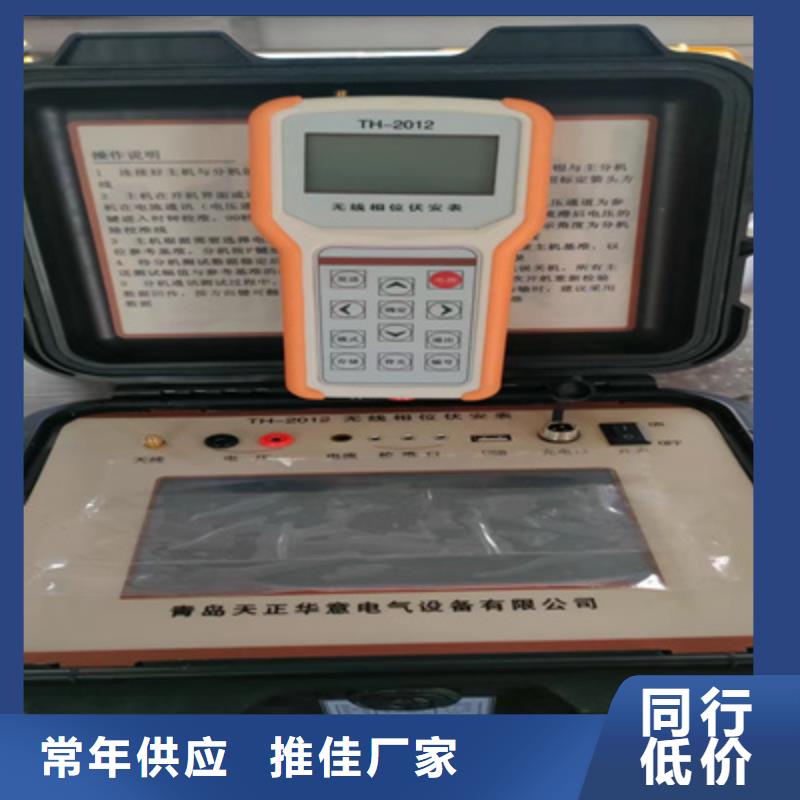

相位伏安表为用电检查人员提供一种、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。二. 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃/环境湿渡40％～60％＜80％/信号波形正弦波正弦波β＝0.01信号频率50HZ±1HZ45HZ～65HZ/仪表工作电压7.4V±0.5V7.4V±1V/测相位频率相序时电流幅值1A±0.1A1mA～30A详见一般规格说明测相位频率相序时电压幅值100V±10V1V～600V/测功率功率因数时电流幅值1A±0.1A10mA～30A/测功率功率因数时电压幅值100V±10V10V～600V/外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置

相位伏安表．主要用途2.1 测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动和闪变、三相电压允许不平衡度、电网谐波。2.2 应用小波变换测量分析非平稳时变信号的谐波。2.3 测量分析各种用电设备在不同运行状态下对公用电网电能质量。2.3 负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。2.4 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。2.5 测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。2.6 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。2.7 便携式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。3．主要功能及特点3.1 可靠电压输入采用高电压隔离模块(2000V、响应时间≤2μS)，电流输入采用交电流钳(0～50KHz,0～5Arms)使输入信号和测量系统隔离。这样不仅使电能质量分析仪在使用上、可靠和方便，而且大大提高了抗干扰能力。

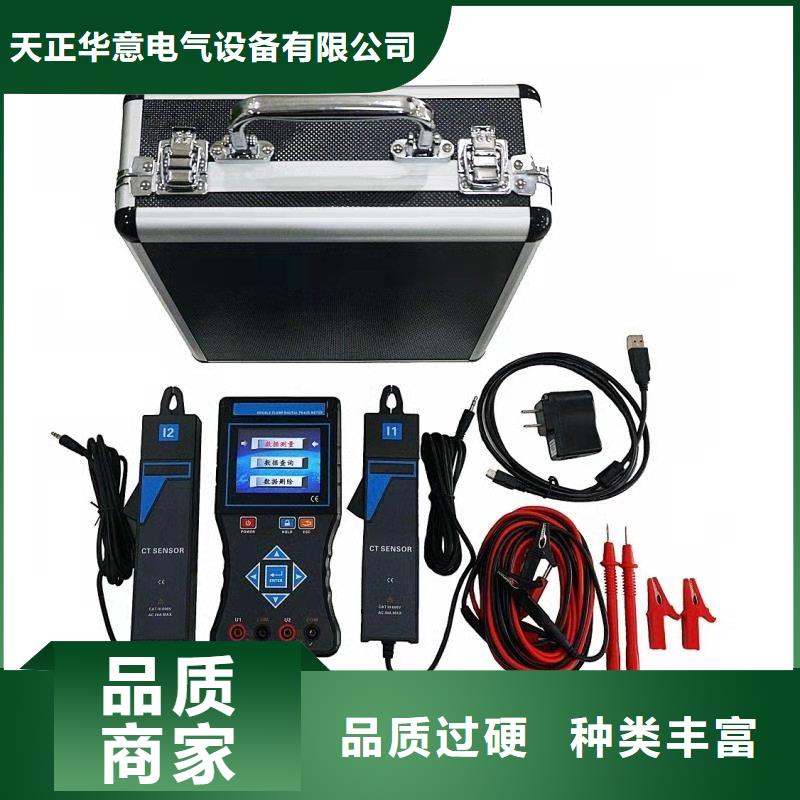

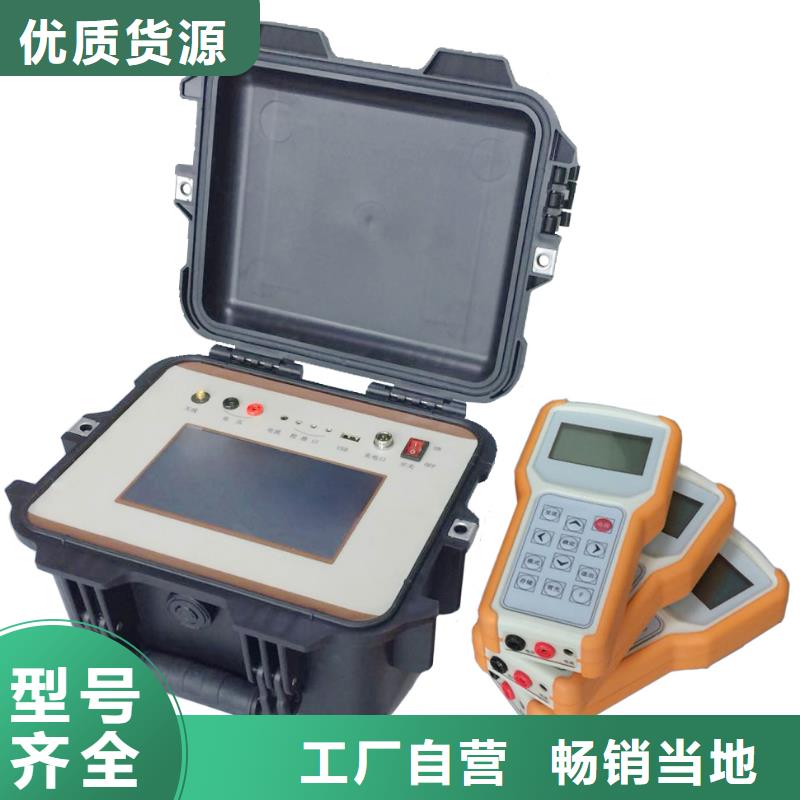

相位伏安表测试线约250g测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃； 80％Rh以下存放温湿度-10℃～60℃； 70％Rh以下输入阻抗测试电压各档输入阻抗为：2MΩ测U1U2相位时电压输入阻抗为：40kΩ耐 压仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟 绝 缘仪表线路与外壳之间、两电压输入端之间≥10MΩ结 构双重绝缘3．基准条件下基本误差及性能指标类 别量 程分辨率基本误差电 压20V0.01V±(1.2％rdg＋2dgt)200V0.1V500V1V电 流200mA0.1mA±(1.0％rdg＋2dgt)2A1mA10A10mA相 位0～360°1°±1°注意：工作条件下相位误差不超过±3°。三. 结构四. 操作1．基本操作按ON键开机，LCD显示，仪表开机约15分钟后自动关机。按OFF键关机。按HOLD键可以保持显示数据或取消保持。开机后，按LAMP键能控制背光灯，适合于昏暗场所。2．测试注意测试前，必须先将功能旋转开关切换到对应的功能指示位置，然后将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试，用不到的测试线和电流钳不能连接。测试完毕后须先将测试线撤离被测线路，才能从仪表上拔出。A.相位测试：注意本仪表的相位测试关系：U1U2、I1I2、U1I2、I1U2，每种关系测得的相位都为1路信号超前2路信号的相位。U1红色电压插孔和U2红色电压插孔与卡钳正面为同名端相位测试时电流从钳夹的正面输入。对于3相线相位关系可以两两对应测试。（1）U1U2的相位测试将旋转开关旋至U1U2位置，将红黑4条测试线连接到仪表的U1、U2电压输入插孔，再将测试线对应接入U1、U2线路中，测试显示值即为两路电压之间的相位，即U2 滞后U1 的相位角。测试U1U2相位时，两路输入回路间完全隔离绝缘，避免了可能误接线造成被测线路短路而烧坏仪表。。
